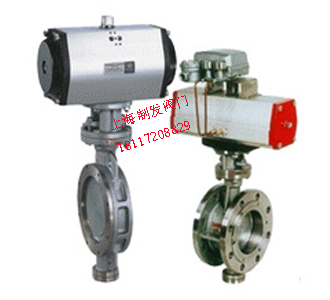

D673H/D643H气动硬密封蝶阀

产品名称：D673H/D643H气动硬密封蝶阀

产品标签：蝶阀,气动硬密封蝶阀

更新时间：2019/5/29 11:39:02

上一个产品： D673H气动对夹硬密封蝶阀

下一个产品：D672X气动对夹式软密封蝶阀

在线客服：点击这里给我发新闻

在线订购：在线订购

产品详情

D673H/D643H气动硬密封蝶阀产品概述：

气动硬密封蝶阀该产品普遍用于石油、化工、电力、冶金、食物、医药、轻纺、造纸等行业，，，，，，可装置在温度≤425℃，，，，，，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调理流量和切断介质用。。。。

驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构，，，，，，可实现远距离控制和自动化操作。。。。金属硬密封蝶阀系列产品，，，，，，系长寿命、节能型蝶阀。。。。其结构接纳三维编心原理设计，，，，，，阀座接纳硬软密封兼容的多条理结构，，，，，，加工精湛，，，，，，工艺先进。。。。本产品由阀体、蝶板、多条理阀座、阀杆、传念头构等主要部件组成。。。。因此被普遍地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等侵蚀性介质的管道上。。。。

D673H/D643H气动硬密封蝶阀产品特点

由于本产品蝶阀接纳的是三维偏心原理设计，，，，，，使密封面的空间运动轨迹抵达理想化，，，，，，密封面相互之间无磨擦、无干预、加之密封质料选择适当，，，，，，从而使蝶阀的密封性、耐侵蚀性、耐高温性和耐磨性等获得了可靠的包管。。。。其主要特点如下：

1、开启力矩小！�。。�，，，，，无邪利便，，，，，，省力节能。。。。

2、三维编心结构，，，，，，使蝶板越关越紧，，，，，，其密封性能可靠，，，，，，抵达无走漏。。。。

3、耐高压、耐侵蚀、耐磨损、使用寿命长等。。。。

接纳标准

设计标准 :GB/T12238-1989；；；；JB/T8527-1997

法兰毗连尺寸:

GB/T9113.1-2000；；；；GB/T9113.2-2000

GB/T9115.1-2000；；；；GB/T9115.2-2000

结构长度:GB/T12221-1989

压力试验:GB/T13927-1992；；；；JB/T9092-1999

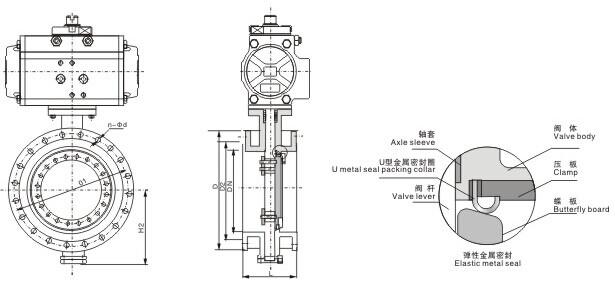

D673H/D643H气动硬密封蝶阀主要形状尺寸

D73H/D373H/D673H/D973H-(6、10)C、P、R、V系列对夹式金属硬密封蝶阀

公称通径 DN	形状尺寸					毗连尺寸
	L	H	D73H/D373H/D673H/D973H			PN0.6MPa		PN1.0MPa
	L	H	H1	A1	B1	D1	Z-d	D1	Z-d
50	43	112	350	180	200	110	4-14	125	4-18
65	46	115	370	180	200	130	4-14	145	4-18
80	64	120	380	180	200	150	4-18	160	8-18
100	64	138	420	180	200	170	8-18	180	8-18
125	70	164	460	180	200	200	8-18	210	8-18
150	76	175	555	270	280	225	8-18	240	8-22
200	89	208	605	270	280	280	12-18	295	8-22
250	114	243	680	270	280	335	12-22	350	12-22
300	114	283	800	380	420	395	12-22	400	12-22
350	127	310	835	380	420	445	16-22	460	16-22
400	140	340	915	450	470	495	16-22	515	16-26
450	152	380	960	480	490	550	16-22	565	20-26
500	152	410	1020	480	490	600	20-22	620	20-26
600	178	470	1225	480	490	705	20-26	725	20-30
700	229	550	1355	640	660	810	24-26	840	24-30
800	241	640	1470	640	660	902	24-30	950	24-33
900	241	710	1545	750	860	1020	24-30	1050	28-33
1000	300	770	1795	850	900	1120	28-30	1160	28-36
1200	360	890	1965	850	900	1340	32-33	1380	32-39

D73H/D373H/D673H/D973H-(16、25)C、P、R、V系列对夹式金属硬密封蝶阀

公称通径 DN	形状尺寸					毗连尺寸
	L	H	D73H/D373H/D673H/D973H			PN1.6MPa		PN2.5MPa
	L	H	H1	A1	B1	D1	Z-d	D1	Z-d
50	43	112	350	180	200	125	4-18	125	4-18
65	46	115	370	180	200	145	4-18	145	8-18
80	49	120	380	180	200	160	8-18	160	8-18
100	56	138	420	180	200	180	8-18	190	8-22
125	64	164	460	180	200	210	8-18	220	8-26
150	70	175	555	270	280	240	8-22	250	8-26
200	71	208	605	270	280	295	12-22	310	12-26
250	76	243	680	270	280	335	12-26	370	12-30
300	83	283	825	380	420	410	12-26	430	16-30
350	92	310	900	380	420	470	16-26	490	16-33
400	102	340	980	450	470	525	16-30	550	16-36
450	114	380	1030	480	490	585	20-30	600	20-36
500	127	410	1105	480	490	650	20-33	660	20-36
600	154	470	1310	480	490	770	20-36	770	20-39
700	165	550	1435	640	660	840	24-36	875	24-42
800	190	640	1605	640	660	950	24-39	990	24-48
900	203	710	1745	750	860	1050	28-39	1090	28-48
1000	216	770	1885	850	900	1170	28-42	1210	28-56
1200	254	890	2105	850	900	1390	32-48	1420	32-56

D73H/D373H/D673H/D973H-(40)C、P、R、V系列对夹式金属硬密封蝶阀

公称通径 DN	形状尺寸					毗连尺寸
	L	H	D73H/D373H/D673H/D973H			PN4.OMPa
	L	H	H1	A1	B1	D1	Z-d
50	43	112	350	180	200	125	4-18
65	46	115	370	180	200	145	8-18
80	49	120	380	180	200	160	8-18
100	56	138	420	180	200	190	8-22
125	64	164	460	180	200	220	8-26
150	70	175	555	270	280	250	8-26
200	71	208	605	270	280	320	12-30
250	76	243	680	270	280	385	12-33
300	83	283	825	380	420	450	16-33
350	92	310	900	380	420	510	16-36
400	102	340	980	450	470	585	16-39
450	114	380	1030	480	490	610	20-39
500	127	410	1105	480	490	670	20-42

D43H/D343H/D643H/D943H-(6、10)C、P、R、V系列法兰式多条理金属硬密封蝶阀

公称通径 DN	形状尺寸						毗连尺寸
	L		H	D43H/D343H/D643H/D943H			PN0.6MPa			PN1.0MPa
	短	长	H	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	150	112	530	250	255	140	110	4-14	165	125	4-18
65	112	170	115	530	250	255	160	130	4-14	185	145	4-18
80	114	180	120	565	250	255	190	150	4-18	200	160	8-18
100	127	190	138	600	250	255	210	170	4-18	220	180	8-18
125	140	200	164	640	250	255	240	200	8-18	250	210	8-18
150	140	210	175	705	300	315	265	225	8-18	285	240	8-22
200	152	230	208	775	300	315	320	280	8-18	340	295	8-22
250	165	250	243	945	300	315	375	335	12-18	395	350	12-22
300	178	270	283	1070	300	315	440	395	12-22	445	400	12-22
350	190	290	310	1140	300	315	490	445	12-22	505	460	16-22
400	216	310	340	1210	300	315	540	495	16-22	565	515	16-26
450	222	330	380	1335	575	714	595	550	16-22	615	565	20-26
500	229	350	410	1415	575	714	645	600	20-22	670	620	20-26
600	267	390	470	1605	656	810	755	705	20-26	780	725	20-30
700	292	430	550	1844	656	810	860	810	24-26	895	840	24-30
800	318	470	640	2040	656	810	975	920	24-30	1015	950	24-33
900	330	510	710	2255	785	863	1075	1020	24-30	1115	1050	28-33
1000	410	550	770	2380	785	863	1175	1120	28-30	1230	1160	28-36
1200	470	630	890	2640	785	863	1405	1340	32-33	1455	1380	32-39
1400	530	710	920	2886			1630	1560	36-36	1675	1590	36-42
1600	600	790	1085	3156			1820	1760	40-36	1915	1820	40-48
1800	670	870	1230	3421			2045	1970	44-39	2115	2020	44-48
2000	760	950	1350	3685			2265	2180	48-42	2325	2230	48-48

6732顶级游戏娱乐(中国)官方网站

注：以上的产品先容，，，，，，参数，，，，，，图片，，，，，，数据仅用于参考，，，，，，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
