产品名称：Q61F三片式活接对焊球阀
产品标签：球阀， ，，，，，三片式活接对焊球阀
更新时间：2019/6/7 17:26:58
上一个产品： Q61F三片式承插焊球阀
下一个产品：Q61Y焊接式高压硬密封球阀
在线客服：
在线订购：在线订购
产品详情
Q61F三片式活接对焊球阀产品概述：
三片式活接对焊球阀属于手动类球阀。。。。。。球阀是用带有圆形通道的球体作启闭件， ，，，，，球体随阀杆转动实现启闭行动的阀门。。。。。。球阀的启闭件是一个有孔的球体， ，，，，，绕笔直于通道的轴线旋转， ，，，，，从而抵达启闭通道的目的。。。。。。球阀主要用于截断或接通管道和装备介质， ，，，，，也可用于流体的调理与控制， ，，，，，球阀流体阻力小， ，，，，，结构简朴， ，，，，，体积小， ，，，，，重量轻， ，，，，，细密可靠， ，，，，，操作维修利便， ，，，，，不会引起阀门密封面的侵蚀， ，，，，，适用规模广。。。。。。
Q61F三片式活接对焊球阀性能参数
公称压力 |
1.6-6.4MPa |
适用稳固规模 |
-20～232℃～350℃ |
适用介质 |
水、油、气及某些侵蚀性液体 |
对焊标准(BW) |
GB12224.ANSIB16.25 |
零件名称 |
材质 |
阀体 |
不锈钢CF8M |
密封圈 |
聚四氟乙烯PTFE |
阀盖 |
不锈钢CF8/CF8M |
球体 |
不锈钢CF8 |
阀杆 |
不锈钢SS316 |
螺母 |
不锈钢CF8 |
垫圈 |
聚四氟乙烯PTFE |
手柄套 |
塑料 |
手柄 |
不锈钢SS304 |
压紧螺母 |
不锈钢SS304 |
弹簧垫圈 |
不锈钢SS304 |
锁片 |
不锈钢SS304 |
螺栓 |
不锈钢SS304 |
套管 |
不锈钢CF8 |

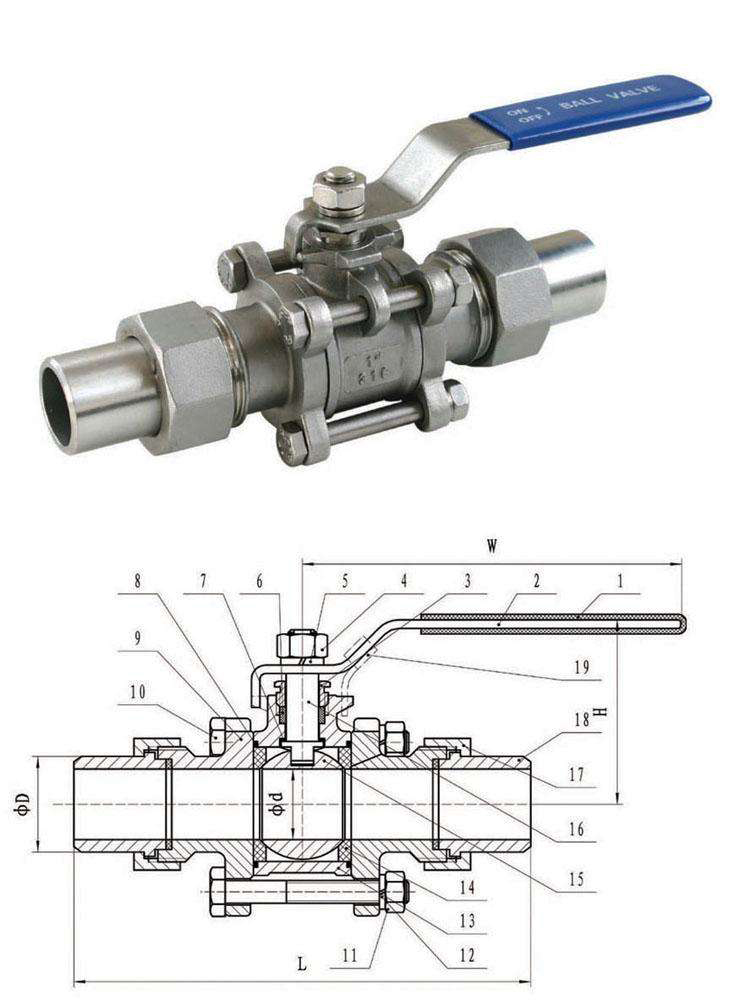

SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
2-1/2" |
2" |
d |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50.8 |
D |
17 |
17 |
21 |
26 |
31 |
38 |
46 |
60 |
L |
150 |
150 |
180 |
195 |
210 |
225 |
260 |
300 |
H |
48 |
48 |
54 |
57 |
72 |
79 |
81 |
97 |
E |
120 |
120 |
120 |
130 |
154 |
154 |
185 |
185 |
 |
注：以上的产品先容， ，，，，，参数， ，，，，，图片， ，，，，，数据仅用于参考， ，，，，，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
