产品名称：FQ41F46衬氟放料球阀
产品标签：球阀，，，，，衬氟放料球阀
更新时间：2019/6/8 10:57:36
上一个产品： EQ940Y/EQ947Y电动偏心半球阀
下一个产品：Q44F三通球阀
在线客服：
在线订购：在线订购
产品详情

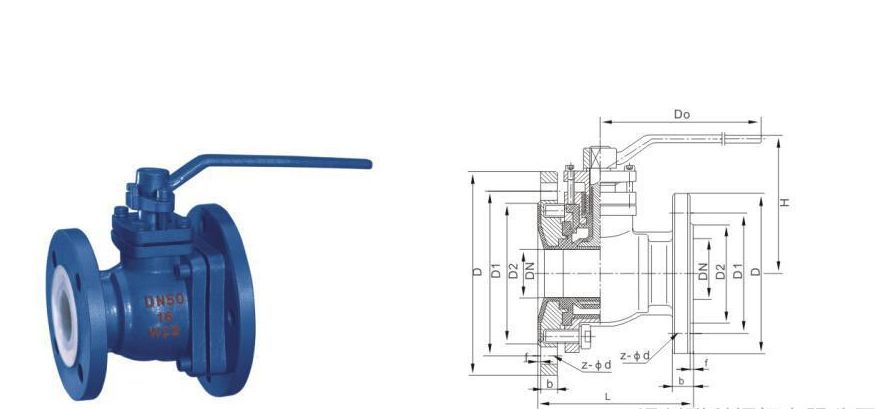

FQ41F46衬氟放料球阀产品概述：
本系列产品是衬氟球阀的延伸产品，，，，，为种种强侵蚀性介质的启闭控制而设计，，，，，阀门的两头法兰巨细不等，，，，，一端为标准法兰一端为与反应釜底放料孔配套的法兰，，，，，很利便的就可以毗连在反应釜底。。。其结构形式为浮动直通式，，，，，毗连形式为法兰，，，，，阀外壳接纳碳钢内衬氟塑料，，，，，阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造，，，，，具有耐腐密封性好、启闭无邪、快速的特点且外型雅观、强度高、耐久耐用。。。是现代化工工艺流程中使用最为普遍的耐腐阀门。。。
FQ41F46衬氟放料球阀适用规模
衬氟放料球阀适用在-50℃～150℃的种种浓度的王水、硫酸、盐酸、氢氟酸和种种有机酸、强酸、强氧化剂，，，，，FEP衬氟放料球阀还适用于种种浓度的强碱有机溶剂以及其它侵蚀性气体、液体介质的管路上使用。。。衬氟放料球阀的L值为企业标准，，，，，左法兰比右法兰大一挡，，，，，D1与反应釜毗连，，，，，分子为右法兰尺寸，，，，，分母为左法兰JB78尺寸，，，，，配反应釜50L-5000L。。。
FQ41F46衬氟放料球阀事情原理
衬氟放料球阀FQ41F46-16C的事情原理是靠旋转阀瓣来使阀门流通或闭塞的，，，，，阀瓣和阀体内侧所有接纳氟塑料衬塑工艺制成，，，，，其具有开关轻盈，，，，，体积小，，，，，密封可靠，，，，，结构简朴，，，，，维修利便，，，，，使用规模广等优点。。。
FQ41F46衬氟放料球阀主要参数
公称通径 |
PN 0.6-1.6(MPa)主要形状尺寸和毗连尺寸(mm) |
重量 |
|||||||||
DN |
L |
D |
D1 |
D2 |
f |
b |
z-φd |
D0 |
H |
kg |
|
32 |
140 |
135/160 |
100/130 |
78/115 |
3/3 |
18/20 |
4-φ14/4-φ18 |
200 |
130 |
9 |
|
40 |
160 |
145/185 |
110/150 |
85/125 |
3/4 |
18/22 |
4-φ18/4-φ18 |
230 |
135 |
15 |
|
79标 |
50 |
170 |
160/205 |
125/170 |
100/140 |
3/4 |
20/24 |
4-φ18/4-φ18 |
250 |
140 |
18 |
80 |
200 |
195/245 |
160/200 |
130/175 |
4/5 |
22/26 |
4-φ18/8-φ18 |
300 |
205 |
35 |
|
69标 |
50 |
170 |
160/230 |
125/190 |
100/140 |
3/4 |
20/24 |
4-φ18/8-φ14 |
250 |
140 |
18 |
80 |
200 |
195/245 |
160/210 |
130/175 |
4/5 |
22/26 |
4-φ18/10-φ14 |
300 |
205 |
35 |
|
100 |
280 |
215/280 |
180/240 |
150/210 |
4/5 |
24/28 |
8-φ18/8-φ23 |
350 |
230 |
44 |
|
 |
注：以上的产品先容，，，，，参数，，，，，图片，，，，，数据仅用于参考，，，，，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
