产品名称：H76H/W/Y对夹蝶形止回阀
产品标签：止回阀,对夹蝶形止回阀
更新时间：2019/5/22 11:42:01
上一个产品： CVWR对夹式静音止回阀
下一个产品：H61H/H61Y高温高压电站止回阀
在线客服：
在线订购：在线订购
产品详情
H76H对夹蝶形止回阀产品概述：
H76H、H76Y、H76W、H76X、H76F 型对夹蝶形止回阀用于纯净管路及工业、环保、水处置惩罚、高层修建给排水管路，，，阻止介质逆向流动之用。。。。
H76H/W/Y对夹蝶形止回阀产品特点
1、体积�。。。。�，，重量轻，，，结构紧凑、维修利便
2、阀板接纳对偶式，，，在弹簧的弹性力下矩下可自行速闭
3、因速闭作用，，，可避免介质倒流
4、阀体结构长度尺寸�。。。。�，，刚性好
5、清静利便，，，可用于水平笔直两个偏向装置
H76H/W/Y对夹蝶形止回阀执行标准
1、法兰毗连尺寸：GB/T1724.1-98
2、结构长度：GB/T12221-1989，，，ISO5752-82
H76H/W/Y对夹蝶形止回阀性能参数
型号 |
事情压力（MPa） |
适用温度（℃） |
适用介质 |
阀体质料 |
H76H-10C～40 |
1.0～4.0 |
－29～425 |
水、蒸汽、油品 |
碳钢 |
H76W-10P～25 |
1.0～2.5 |
≤150 |
硝酸类 |
不锈钢 |
H76Y-40P |
4 |
≤150 |
硝酸类 |
不锈钢 |

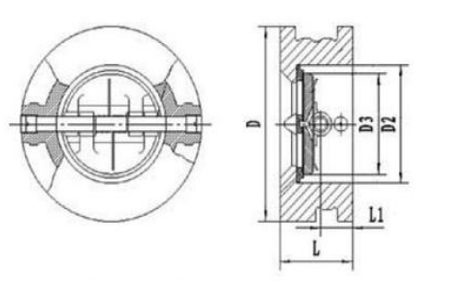

H76H/W/Y对夹蝶形止回阀主要形状尺寸
公称通径DN (mm) |
尺寸 (mm) |
|||
L |
H |
B1 |
B2 |
|
200 |
230 |
550 |
540 |
600 |
250 |
250 |
630 |
600 |
700 |
300 |
270 |
690 |
650 |
740 |
350 |
290 |
780 |
710 |
800 |
400 |
310 |
860 |
770 |
870 |
450 |
330 |
910 |
830 |
920 |
500 |
350 |
980 |
900 |
1000 |
公称通径DN (mm) |
尺寸 (mm) |
|||
L |
H |
B1 |
B2 |
|
600 |
390 |
1070 |
1090 |
1250 |
700 |
430 |
1220 |
1200 |
1360 |
800 |
470 |
1320 |
1320 |
1480 |
900 |
510 |
1430 |
1420 |
1580 |
1000 |
550 |
1550 |
1550 |
1700 |
1200 |
630 |
1800 |
1780 |
1950 |
1400 |
710 |
1980 |
2000 |
2175 |
注：以上的产品介绍，，，参数，，，图片，，，数据仅用于参考，，，若是需更准确的资料请咨询公司手艺效劳热线：18117208829
