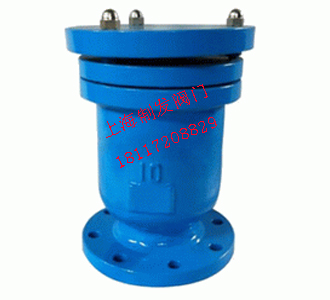

产品名称：P41X快速排气阀
产品标签：排气阀，，，快速排气阀
更新时间：2019/5/7 12:23:30
上一个产品： KP-10快速排（吸）气阀
下一个产品：QB2双口排气阀
在线客服：
在线订购：在线订购
产品详情
快速排气阀产品概述：
快速排气阀适用于工业介质为水的管路上，，，作为快速扫除管道内气体的装备，，，以提高运送水装备的效率和�；；；；；す艿啦恢卤湫纹扑�，，，是管道的必备之装备。。。。 。阀为圆桶状式阀体，，，共内部主要有不锈钢浮球及塞头。。。。 。本阀装设于泵埔出口处或送配水管线中，，，用以大宗扫除管道中的集结之空气，，，以增进水管及抽水机使用效率，，，且与管内一旦泛起负压时，，，此阀能迅速吸入空气，，，以保管线因负压所爆发损坏。。。。 。
快速排气阀事情原理：管道在运转时，，，浮球停在球碗底部，，，举行大宗排气，，，当管内空气排完，，，水冲进阀内，，，经由球碗然后反应浮球，，，使浮球浮动关闭，，，管道在正常运转时，，，若有少量气体会集中到阀内到相当水平，，，阀内水位下降，，，浮球随之下降，，，气体从小孔倾轧。。。。 。如水泵阻止，，，随时会爆发负压力，，，浮球随时下降，，，举行大宗吸气确保管路清静。。。。 。
快速排气阀应用规模：
快速排气阀普遍应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食物、航运、医药和轻纺等各个领域。。。。 。
快速排气阀排宇量表：（按每秒流速成1.5-3.0米盘算）
| 规格 | 25 | 50 | 80 | 100 | 150 | 200 |
| 立方米/小时 | 4-8 | 11-22 | 22-40 | 42-60 | 61-122 | 83-166 |
快速排气阀形状结构图：
快速排气阀毗连尺寸：
| 公称通径 （DN） |
D | D1 | D2 | D3 | H | Z-Φd |
| 25 | 115 | 85 | 65 | 140 | 285 | 4-14 |
| 50 | 160 | 125 | 102 | 200 | 340 | 4-14 |
| 80 | 195 | 160 | 135 | 230 | 490 | 4-18 |
| 100 | 215 | 180 | 158 | 250 | 545 | 4-18 |
| 150 | 280 | 240 | 212 | 300 | 615 | 8-23 |
| 200 | 335 | 295 | 268 | 380 | 730 | 8-23 |
