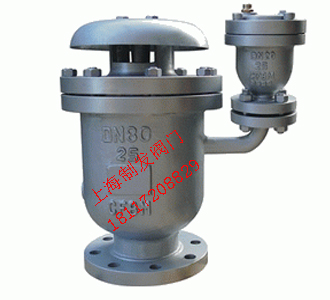

产品名称：FGP4X复合式高速排气阀
产品标签：排气阀，，，，复合式高速排气阀
更新时间：2019/5/7 12:47:39
上一个产品： P4X复合式排气阀
下一个产品：GWP高流量组合排气阀
在线客服：
在线订购：在线订购
产品详情
FGP4X复合式高速排气阀产品概述：
FGP4X复合式高速排气阀装置于有可能高速进排气的地方，，，，充水时高速扫除管道中的空气，，，，在管道放空时吸入空气坚持排水通畅，，，，管道正常事情时可以一直地扫除析出的空气。。 。。。在有可能爆发水锤的时间使空气自动进入，，，，阻止爆发负压，，，，避免或减缓水锤的危害。。 。。。 FGP4X复合式高速排气阀可避免浮球在高速气流中被吹起而梗塞排气口，，，，造成排气阀失效。。 。。。为避免阀口被吹堵，，，，古板式高速进排气阀在入口设置护筒，，，，使阀门在结构上变得重大。。 。。。FGP4X复合式高速排气阀产品特点：
1、充水时高速排气，，，，不怕吹堵。。 。。。
2、放水时高速吸气。。 。。。
3、压力下微量排气。。 。。。
FGP4X复合式高速排气阀事情原理：
复合式高速进排气阀是使用伯努利理论制造的一种能够在气流下坚持全开，，，，当实心水柱上升时，，，，浮球能够马上被浮起并严密关闭排气口的浮球式排气阀。。 。。。复合式高速排气阀接纳特定的浮球直径，，，，使得它爆发的气流动力能维持浮球在气流经由时开启（悬浮�。 。。。�，，，，实心水柱上升时爆发的浮力又能使其浮起，，，，配之入口处以一个合适角度的圆锥体，，，，可做到不管气压多大、气流速率多高，，，，排气口也不会被吹堵。。 。。。
FGP4X复合式高速排气阀毗连尺寸：
公称通径 |
形状尺寸（mm） |
法兰尺寸（mm） |
||||
长度L |
高度H |
外径D2 |
螺栓孔中心圆D1 |
法兰厚度t |
螺栓孔n-d |
|
DN50 |
250 |
260 |
165 |
125 |
19 |
4-19 |
DN80 |
315 |
340 |
200 |
160 |
19 |
8-19 |
DN100 |
413 |
334 |
220 |
180 |
19 |
8-19 |
DN150 |
580 |
520 |
285 |
240 |
19 |
8-23 |
DN200 |
668 |
640 |
340 |
295 |
22 |
8-23 |
DN250 |
770 |
780 |
395 |
350 |
22 |
12-23 |
DN300 |
850 |
920 |
445 |
400 |
24.5 |
12-23 |
