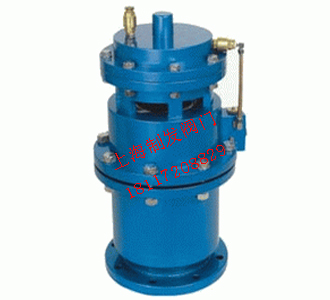

产品名称：QSP全压高速排气阀
产品标签：排气阀，，，，，全压高速排气阀
更新时间：2019/5/7 12:32:35
上一个产品： SCAR污水复合式排气阀
下一个产品：LDPQ42X快速排（吸）气阀
在线客服：
在线订购：在线订购
产品详情
QSP全压高速排气阀概述：
QSP型全压高速排气阀是海内最先进的气缸式排气阀，，，，，在结构性能上完全逾越了通俗高速双口排气阀和复合式双口排气阀，，，，，关于管道中的气体，，，，，无论是否多段水柱，，，，，气柱相同，，，，，有压无压均可一连高速倾轧管道。。。。浮球不顶在排气口上，，，，，不保存卡坏问题，，，，，少量气体可通过微孔倾轧，，，，，管道泛起负压时可注气，，，，，防气染并缓冲水锤升压，，，，，扫除新建管路道试车之险，，，，，排气之难镌汰都会管网爆管事故，，，，，减阻节能，，，，，镌汰压力振荡，，，，，提高整个供水系列及种种装备的清静可靠性。。。。QSP全压高速排气阀事情原理：
QSP全压高速排气阀是凭证气缸原理制成的差别于其他任何一种进排气阀的全新装置，，，，，其原理是用浮筒杠杆等控制气缸内气动膜片行动，，，，，从而控制阀体排气口启闭。。。。在高压(1MPa以下)状态下，，，，，无论是多段水柱、气柱相间，，，，，有压无压气体均可高速倾轧。。。。
QSP全压高速排气阀适用规模：
QSP型全压高速排气阀接纳法兰毗连，，，，，适用于压力为1.0~1.6Mpa清水官网，，，，，事情温度≤100℃的电厂循环水管道、水库取水工程、电厂输水管道化工、自来水公司输水管等种种工矿的管路上，，，，，吸气和排气。。。。
QSP全压高速排气阀零件质料：
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 |
| 零件名称 | 阀体 | 导向护桶 | 浮筒 | 大排气组件 | 汽缸组件 | 破损阀 |
| 质料牌号 | 铸钢 | 不锈钢 | 不锈钢 | 组合件 | 组合件 | 铜 |
QSP全压高速排气阀形状结构图：
QSP全压高速排气阀毗连尺寸：
| 型号 | DN | D | D1 | D2 | Z-Φd | L | H |
| QSP型 | 15 | 195 | 160 | 135 | 4-18 | 300 | 620 |
| 20 | 195 | 160 | 135 | 4-18 | 300 | 620 | |
| 25 | 195 | 160 | 135 | 4-18 | 300 | 620 | |
| 32 | 195 | 160 | 135 | 4-18 | 300 | 620 | |
| 40 | 195 | 160 | 135 | 4-18 | 300 | 620 | |
| 50 | 195 | 160 | 135 | 4-18 | 300 | 620 | |
| 80 | 195 | 160 | 135 | 8-18 | 500 | 620 | |
| 100 | 215 | 180 | 155 | 8-18 | 500 | 620 | |
| 150 | 280 | 240 | 210 | 8-23 | 620 | 740 | |
| 200 | 340 | 295 | 266 | 8-23 | 620 | 780 | |
| 250 | 395 | 350 | 319 | 12-23 | 620 | 820 | |
| 300 | 445 | 400 | 370 | 12-23 | 620 | 850 | |
| 400 | 565 | 515 | 480 | 16-25 | 700 | 910 |
